Комплектующие для вентиляции

Резиновые уплотнители

ROOFSEAL уплотнитель

ROOFSEAL уплотнители предназначены для герметичной проводки сэндвич-труб, опор рекламных щитов, флагштоков, кабелей и т. д. через кровлю. Гибкий уплотнитель из EPDM-резины с фланцем, имеющим алюминиевое покрытие, допускает механические и тепловые колебания, герметизируя отверстие в кровле. Материал химически нейтрален и экологичен, выдерживает постоянную температуру -40°С ÷ +80°С и временную -55°С ÷ +120°С.

Размеры: ROOFSEAL No-1(12-19мм); No-2(75-150мм); No-3(110-200мм); No-4/7(150-280мм); No-5/8(180-330мм); No-6/9(260-460мм) и MAXI(330-660мм).

PIIPPU проходные элементы

PIIPPU проходной элемент для герметизации вывода на кровлю круглых металлических теплоизолированных печных труб. Изделие выпускается 2 размеров: PIIPPU проходной элемент NO.1 круглый для труб диаметром 200-265 мм и PIIPPU проходной элемент NO.2 круглый для труб диаметром 280-380 мм. Для монтажа на всех видах кровли, кроме мягкой, дополнительно необходим PIIPPU уплотнитель гидрозатвора. Монтаж на натуральной, металлочерепице и фальцевой кровле проводится с помощью окантовки PIIPPU проходного элемента. Если расстояние до конька крыши больше 1,1 м, нужна дополнительная окантовка или ROOFIT примыкание (для натуральной двухволновой черепицы). Крепежные планки облегчают монтаж на фальцевой кровле.

PIIPPU проходной элемент

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

PIIPPU уплотнитель гидрозатвора

PIIPPU уплотнитель гидрозатвора необходим для монтажа PIIPPU проходного элемента на всех видах кровли, кроме мягких. Препятствует попаданию влаги в теплоизоляцию. Комплект включает две пластиковые половинки, резиновый уплотнитель и битулиновую ленту.PIIPPU уплотнитель гидрозатвора необходим для монтажа PIIPPU проходного элемента на всех видах кровли, кроме мягких. Препятствует попаданию влаги в теплоизоляцию. Комплект включает две пластиковые половинки, резиновый уплотнитель и битулиновую ленту.

Окантовка PIIPPU проходного элемента

Монтаж PIIPPU проходного элемента на натуральной, металлочерепице и фальцевой кровле проводится с помощью окантовки PIIPPU проходного элемента. Комплект включает три металлических листа, шурупы, уплотнительную ленту, герметик на безуксусной основе и шаблон для обрезки металлических листов. Подбирается в цвет проходного элемента. Если расстояние до конька крыши больше 1,1 м, нужны дополнительные листы окантовки. Комплект состоит из 2-х металлических листов. Размер листа: 1000х785 мм.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

ROOFIT примыкание

ROOFIT примыкание для стыковки кровли из натуральной двухволновой черепицы с окантовкой дымоходов и других конструкций. Размер: 311 х 804 мм.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

Крепежные планки

Крепежные планки облегчают монтаж PIIPPU проходного элемента на фальцевой кровле. Комплект включает 4 оцинкованные планки размером 1180 x 28 x 100 мм.

RETROFIT уплотнитель разъемный комплект

RETROFIT уплотнители разъемные предназначены для герметизации примыканий готовых объектов, уплотнение которых невозможно неразъемными уплотнителями. Гибкий уплотнитель из EPDM-резины с фланцем, имеющим алюминиевое покрытие, допускает тепловые и механические колебания, герметизируя отверстие в кровле.

RETROFIT выпускается 2 размеров с диаметрами: 10-100 мм и 110-230 мм. Комплект включает в себя резиновый уплотнитель RETROFIT, хомут из нержавеющей стали STAINLESS, набор шурупов и силикон.

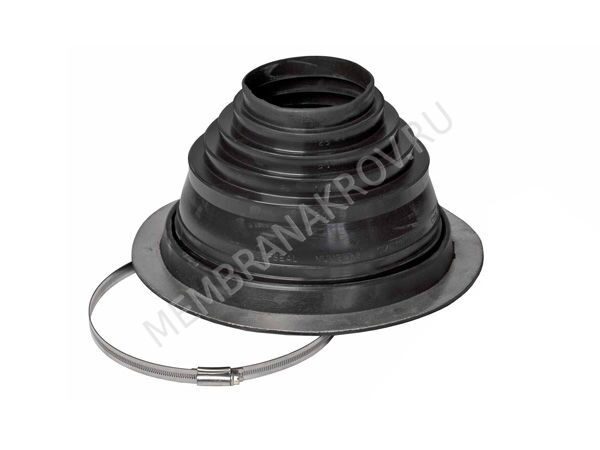

FELT-ROOFSEAL/SKT уплотнитель

Уплотнители для плоских и пологих мягких кровель из EPDM-резины комплектуются хомутами из нержавеющей стали STAINLESS.

Обеспечивают герметичность примыканий в местах выхода вытяжных труб, стояков, установки рекламных щитов, антенн, флагштоков и т.д.

Диаметр: 0-40(№1), 50-60(№2), 75-90(№3), 110-125(№4), 130-140(№4,5), 150-175(№5), 200-250(№6), 275-320(№7), 350-400(№8), 490-530(SKT-500), 590-630(SKT-600), 690-730(SKT-700), 790-830(SKT-800).

R-FELT уплотнитель

R-FELT уплотнители разъемные для плоских и пологих мягких кровель из EPDM-резины комплектуются хомутами из нержавеющей стали.

Для уплотнения уже имеющихся на кровлях выходов антенн, флагштоков, труб и т.д., на которые невозможно установить неразъемные уплотнители.

Диаметр: 19-90, 110-170, 160-250 мм.

RHS уплотнитель с квадратным сечением

RHS уплотнители для плоских и пологих мягких кровель с квадратным сечением из EPDM-резины. RHS-хомуты подбираются по размеру сечения уплотнителя.

Диаметр: 40-70, 80-140 мм.

Антенный ворот 12-90

Ворот для вывода антенн и труб диаметром 12-90 мм. EPDM-резина Ø12-19-25-38-50-60-75-90 + пластиковый ворот. Проходной элемент заказывается отдельно по типу кровельного материала.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

Ворот трубы 110-155

Ворот для вывода антенн и труб диаметром 110-155 мм. EPDM-резина Ø110-125-140-155 + пластиковый ворот. Проходной элемент заказывается отдельно по типу кровельного материала.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

Дефлекторы цокольные

ROSS -125/135 цокольный дефлектор

ROSS -125/135 цокольный дефлектор предназначен для проветривания цокольного пространства здания, для удаления радона и влаги из цокольной части, для притока свежего воздуха в расположенные в подвале сауну, гараж, котельную, подачи воздуха в камины и т.д. ROSS дефлектор применим для естественной или в системе принудительной вентиляции цоколя здания. Конструкция дефлектора препятствует попаданию в подвал снега, мусора и мелких животных. Длина трубы дефлектора легко регулируется: трубу можно нарастить дополнительными отрезками или отпилить до нужной высоты.

Размеры: Диаметр вертикальной части трубы 110 мм, горизонтальной (цокольной) части трубы 125 мм. Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

ROSS -160/170 цокольный дефлектор

ROSS -160/170 цокольный дефлектор предназначен для проветривания цокольного пространства здания, удаления радона и влаги из цокольной части, для притока свежего воздуха в расположенные в подвале дома баню, гараж, котельную, подачи воздуха в камины и т.д.. ROSS дефлектор применим для естественной или в системе принудительной вентиляции цоколя здания. Конструкция дефлектора препятствует попаданию в подвал снега, мусора и мелких животных. Длина трубы дефлектора легко регулируется: трубу можно нарастить дополнительными отрезками или отпилить до нужной высоты.

Диаметр вертикальной и горизонтальной части трубы 160 мм. Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

ROSS -200/210 дефлектор

ROSS -200/210 дефлектор – элегантное изделие серии VILPE® для вентиляции цокольного пространства здания, удаления радона и влаги из цокольной части, притока свежего воздуха в расположенные в подвале баню, гараж, котельную, подачи воздуха в камины, а также в качестве приточной трубы расположенного в подвале дома рекуператора. ROSS -200/210 дефлектор диаметром 200 мм можно использовать на более крупных объектах,в многоэтажных жилых, коммерческих и промышленных зданиях.
ROSS -200/210 дефлектор применим для естественной или в системе принудительной вентиляции цоколя здания. Уникальность конструкции дефлектора позволяет воздуху свободно проходить по трубе, без образования воздушных пробок. Конструкция дефлектора препятствует попаданию в подвал снега, мусора и грызунов.
Высота трубы дефлектора регулируется: трубу можно нарастить удлинителем или отпилить до нужной высоты. В комплект входит ROSS монтажный патрубок. Отдельно можно приобрести удлинитель.
Размеры: площадь отверстия 314 см²; внутренний диаметр горизонтального патрубка 193 мм, внешний 200 мм; высота 1356 мм.
Комплект: ROSS -200 дефлектор, вертикальная труба, ROSS монтажный патрубок, монтажный хомут -2 шт., кронштейны для крепления к стене -2 шт. и адаптер 200.
Монтаж: ROSS -200/210 устанавливают в отверстие в цоколе диаметром 210 мм. Горизонтальный патрубок соединяют с воздуховодом диаметром 200 мм. Вертикальная труба крепится к стене кронштейнами.

Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

ROSS -125/110 ремонтный комплект

Вентиляция подвальных помещений и внешний вид здания значительно улучшатся, если заменить старую вентиляционную трубу на ремонтный комплект ROSS.
ROSS дефлектор адаптером соединяется с вертикальной частью выходящей из цоколя старой трубы, выше или ниже уровня земли. С эстетической точки зрения адаптер лучше установить ниже уровня земли. ROSS -110/125 адаптер служит переходником для вертикальной трубы ROSS -125 и старой трубы 110 мм. Вертикальную трубу ROSS, колпак и адаптер можно приобрести отдельно.
Размеры: высота 885 мм, площадь отверстия 95 см².
Комплект: ROSS -125 дефлектор, вертикальная труба 125, адаптер 110/125, кронштейны для крепления к стене -4 шт. и набор крепежа (болты 6х20 с гайками-4 шт.+саморезы 4,2х38 с дюбелями-6 шт.+ саморезы 4,2х19-2 шт.).

Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

ROSS -160/160 ремонтный комплект

Вентиляция подвальных помещений и внешний вид здания значительно улучшатся, если заменить старую вентиляционную трубу на ремонтный комплект ROSS.
ROSS дефлектор адаптером соединяется с вертикальной частью выходящей из цоколя старой трубы, выше или ниже уровня земли. С эстетической точки зрения адаптер лучше установить ниже уровня земли. ROSS -160/160 адаптер служит переходником для вертикальной трубы ROSS -160 и старой трубы 160 мм. Вертикальную трубу ROSS, колпак и адаптер можно приобрести отдельно.
Размеры: высота 880 мм, площадь отверстия 201 см².
Комплект: ROSS -160 дефлектор, вертикальная труба 160, адаптер 160/160, кронштейны для крепления к стене -4 шт. и набор крепежа (болты 6х20 с гайками-4 шт.+саморезы 4,2х38 с дюбелями-6 шт.+ саморезы 4,2х19-2 шт.).

Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

ROSS -160/170 патрубок

Размеры: внутренний диаметр горизонтального патрубка 160,0 мм, внешний 168,2 мм.
Комплект: ROSS -160/170 патрубок, кронштейны для крепления к стене -4 шт., крепление -удлинитель и набор крепежа (болты 6х20 с гайками-4 шт.+ саморезы 4,2х38 с дюбелями-6 шт.+ саморезы 4,2х19-2 шт.).

Стандартные цвета: светло-серый, черный, серый, красный, малярный белый и бежевый.

Специальные приспособления

Изолирующий кожух - 110

Для теплоизоляции неизолированного вентиляционного выхода канализации Ø 110мм. Изолированный пенополиуретаном кожух устраняет проблемы с замерзанием установленных ранее неизолированных выходов канализации, предотвращая тем самым образование ледяных пробок. Кожух обновит также внешний вид и цвет трубы. Внешний Ø 160мм. Высота 475 мм.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

Вытяжная труба

75/110/500 вытяжная труба выводит отработанный центральным пылесосом воздух через крышу на улицу. При выведении вытяжки пылесоса через крышу, а не через стену шум пылесоса не слышен во дворе, а проникающая сквозь фильтры мелкая пыль не загрязняет внешние стены дома и не проникает через окна обратно в дом. Внутренний диаметр трубы 75 мм и внешний 110 мм. Высота трубы 500 мм. Проходной элемент заказывается отдельно по типу кровельного материала.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750

Вентиляционная решетка

Применяется в системах естественной и принудительной вентиляции. Размеры решетки: 150x150 мм, 240x240 мм и 375x375 мм. Стандартные цвета: белый, бежевый, светло-серый, серый и красный. Решетка легко открывается и закрывается с помощью защелки при профилактической очистке.

В системе естественной вентиляции решетка используется в качестве жалюзийной решетки. При этом она не требует дополнительного оснащения, но можно приобрести отдельно сетку для защиты от попадания внутрь насекомых и мусора. В системе принудительной вентиляции решетка используется в качестве приточно-вытяжной решетки. Решетку необходимо укомплектовать фланцем (приобретается отдельно) для соединения с притяжной или вытяжной трубой.

HUOPA кровельный люк

Устанавливается на кровлях из битумной плитки и рулонного материала. Он является техническим (пожарным) люком для доступа в подкровельное пространство. Герметичность примыкания крышки люка к фланцу оклада обеспечиваетсч двойными пазами. Возможный конденсат на внутренней поверхности крышки отводится по специальному пазу и выводится через отверстие на нижней грани оклада. Размер отверстия: 600 х 600 мм. Общий размер: 963 х 963 х 160 мм. Ширина фланца оклада: 150 мм.

Цвета:

черный RR 33	темно-коричневый RR 32	темно-зеленый RR 11
темно-серый RR 23	красный RR 29	терракот (кирпичный) RR 750
