Соединение вертикальной и горизонтальной гидроизоляции



1   Переход мембраны с фундаментной плиты на ограждающие стены в котлованах с ограждающими конструкциями





1 – Соединение производится
на горизонтальной поверх-
ности бетонной подготовки.




– Для этого обеспечьте «при-
пуск» монтируемой по вер-
тикальной поверхности
мембраны на горизонталь-
ную поверхность бетон-
ной подготовки не менее
300 мм для удобства про-
изводства работ и форми-
рования нахлеста.






2



 – Монтируя мембрану по го-
ризонтальной поверхности
бетонной подготовки, фор-
мируйте нахлест на «при-
пуск» вертикальной мем-
браны не менее 80 мм.










3










– Сварите сформированный
нахлест автоматическим
сварочным аппаратом.









– Соединение также может быть выполнено на вертикальной
поверхности ограждающей конструкции.











– Для этого обеспечьте «заход» горизонтальной мембраны на
поверхность ограждающей конструкции минимум на 300 мм.
Монтируя мембрану по вертикальной поверхности огражда-
ющей конструкции, формируйте «припуск» на уже уложенный
«заход» горизонтальной мембраны для формирования на-
хлеста не менее 80 мм. Сварите сформированный нахлест
автоматическим сварочным аппаратом.

– Независимо от того, на какой поверхности производилось
соединение вертикальной и горизонтальной гидроизоляции,
в месте перехода с бетонной подготовки на ограждающую
конструкцию необходимо выполнить компенсационный узел,
состоящий из компенсатора напряжения (шнур вилатерм или
экструзионный пенополистирол) и слоя усиления из мембраны
LOGICBASE V–SL (LOGICROOF T–SL).

4 – После того как соединение
горизонтальной и верти-
кальной гидроизоляции
выполнено, приступайте к
укладке компенсатора на-
пряжения на поверхность
мембраны.



– Для этого подготовьте бру-
сок из экструзионного пе-
нополистирола размером
50´50 мм.





1 – Обязательно оберните при-
готовленный брусок геотек-
стилем либо полиэтилено-
вой пленкой.







– Для крепления геотексти-
ля или пленки используйте
двусторонний скотч. При
использовании вилатерма
в качестве компенсатора
оборачивать его не нужно.









– Подготовьте полосу мем-
браны LOGICBASE V–SL
(LOGICROOF T–SL) шириной
1000 мм.

– Разместите приготовленную

полосу усиления в месте,
где уложен компенсатор на-
пряжения таким образом,
чтобы одна половина ее
приходилась на вертикаль-
ную плоскость, а вторая на
горизонтальную.




Безымянный – Приварите полосу усиления
таким образом, чтобы она
точно повторяла контур уло-
женного компенсатора.





– Усиление готово, приступай-
те к последующему монтажу
системы.








– Так как переход с бетонной подготовки на ограждающую кон-
струкцию является уязвимым местом, рекомендуем выделить
его в отдельную герметичную секцию, ограниченную шпонками
с устройством ремонтно-инъекционной системы.

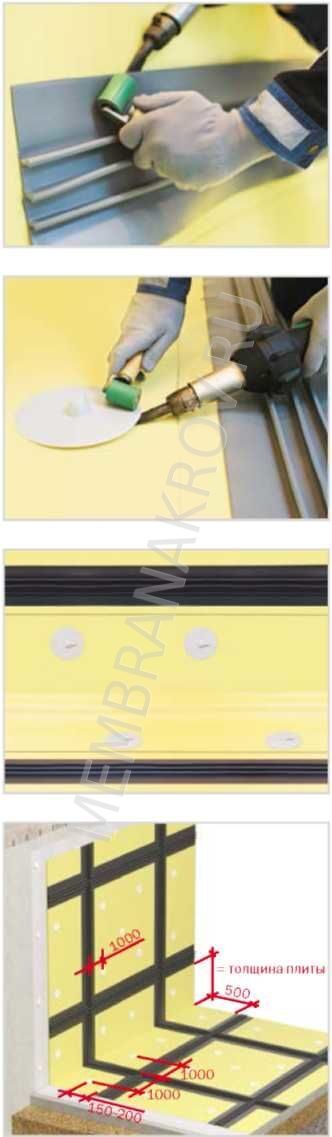

2 – Для этого в зоне перехода с
горизонтали на вертикаль
установите гидрошпонку
EC-220-3 путем ее привар-
ки к поверхности основного
слоя мембраны.



















– Установите инъекционные
штуцеры в сформирован-
ную карту.
















– Приварку штуцеров осу-
ществляйте точечно. «Юбка»
штуцера не должна быть
приварена по всей окруж-
ности.















– Параметры установки ги-
дрошпонок и штуцеров по-
казаны на схеме.
















2  Переход мембраны на стены фундамента в котлованах с обратной засыпкой

– Выполняется путем сварки вертикальной гидроизоляции и
выпуска горизонтальной гидроизоляции на вертикальной
поверхности.

1 – При монтаже системы на
горизонтальной поверх-
ности бетонной подготовки
обеспечьте выпуски всех ее
слоев (кроме ПЭ пленки) за
границы нижнего контура
фундаментной плиты мини-
мум на 300 мм.












ВАЖНО! Обязательно защитите выпуски мембраны
фанерой или цементно-песчаной стяжкой.


2 – После того как арматурные
и бетонные работы завер-
шены и стены фундамента
готовы, демонтируйте за-
щитные слои и освободите
выпуски мембраны.




– Поднимите горизонтальный выпуск мембраны вверх, стыкуя
его с монтируемой по вертикали мембраной, формируя нахлест не менее 80 мм.





3

– Для удобства при помощи
ручного фена точечно при-
хватите место нахлеста го-
ризонтальной и вертикаль-
ной гидроизоляции. Следует
помнить, что точечная при-
варка – это временное кре-
пление мембран и выпол-
няется только для удобства
при дальнейшей сварке
автоматическим оборудо-
ванием.
80 мм






4 – Сварите полотна автома-
тическим сварочным ап-
паратом. При движении
аппарата вдоль нахлеста
временное точечное кре-
пление мембран должно
разрушаться.


















– Переход с горизонтальной
поверхности на вертикаль-
ную готов.
