ИНВЕРСИОННАЯ КРОВЛЯ

      Инверсионной (от латинского inversio - переворачивание, перестановка) называется кровля, конструкция которой «перевернута» по сравнению с традиционной, то есть гидроизоляционный слой располагается под слоем утеплителя непосредственно на поверхности бетонного перекрытия (основания кровли). Такая конструкция была разработана и реализована в строительстве после Инверсионная кровля, кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровлях появления утеплителя «нового поколения» - твердого экструзионного пенополистирола, представляющего собой теплоизоляционный материал с равномерно распределенными закрытыми (замкнутыми) ячейками, который не впитывает воду, не набухает и не дает усадки, обладает высокой механической прочностью, химически стоек и не подвержен гниению. Эти свойства утеплителя позволяют расположить его над гидроизоляцией, для которой он является еще и защитой от внешних воздействий.
Инверсионная кровля, кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровляхПоскольку в инверсионных кровлях теплоизоляция подвержена действию суровых погодных условий и механическому воздействию, изоляционный материал должен гарантировано и непрерывно противостоять этим воздействиям, поэтому теплоизоляционные плиты должны:

  • противостоять поглощению воды;
  • противостоять воздействию перепадов температур;
  • выдерживать нагрузки от движения по поверхности;
  • длительно предохранять гидроизоляционный слой.


Слой гидроизоляции при таком расположении утеплителя не испытывает существенных температурных перепадов, т.к. постоянно, и зимой и летом, находятся в зоне положительных температур, а также надежно защищен от непосредственных механических воздействий и ультрафиолетового излучения.




Преимущества инверсионной кровли

1. В конструкции инверсионной кровли гидроизоляционная мембрана защищена от температурных воздействий (перепады температуры, циклы "замораживание" - "отмораживание"), от разрушающего воздействия ультрафиолетового облучения и механических повреждений,
2. Будучи защищенной слоем теплоизоляционного материала (экструдированный пенополистерол) гидроизоляционная мембрана менее экспуатационнозатратна,
3. Плиты экструдированного пенополистерола не фиксируются жестко на геомембране (свободная укладка), тем самым не создавая разрушающих напряжений в области фиксации, приводящих к возможным повреждениям мембраны,
4. Гидроизоляция, находясь под слоем теплоизоляционного материала (Styrodur или Пеноплекс), фактически выполняет роль пароизоляции, снижает риск внутренней конденсации влаги и уменьшает сметную стоимость конструкции,
5. Слой теплоизоляции, а также защитный пригрузочный слой гравия, надежно защищают гидроизоляционную мембрану от любых механических воздействий при проведении строительных работ и последующей эксплуатации,
6. Геомембрана фиксирована на поверхности кровельного перекрытия, что также снижает вероятность механических повреждений гидроизоляции,
7. При демонтаже кровельного перекрытия (например, реконструкция зданий и т.д.) плиты теплоизоляционного материала могут быть использованы повторно,
8. При обнаружении возможных протечек (вызванных некачественным монтажом кровли псевдо-специалистами) места нарушения гидроизоляции легко находятся и ремонтируются ,т.к. гравийный слой , раздельно-фильтрующий слой геотекстиля и пенополистерола легко демонтируются и после устранения течи монтируются обратно.

 Инверсионная кровля, кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровлях

Дренаж с кровли проектируется таким образом, чтобы исключить длительное нахождение изоляционных плит под водой. На краткосрочное нахождение под водой, например при сильных дождях, можно внимания не обращать. Предпочтителен уклон не менее 1,5-2 %, но инверсионная кровля может рассматриваться как плоская кровля при уклоне до 5 %.

При проектировании инверсионных кровель особое внимание необходимо обратить на отвод воды с кровли: его необходимо предусматривать преимущественно внутренним, с обеспечением уклона кровли 1,5-3% к водоотводящим устройствам. И если у архитектора все-таки есть какой-то выбор по материалам, то в вопросе водоотведения с инверсионных кровель мы имеем сплошное белое пятно! Известно, что к любому проходу через кровлю, т.е. нарушению целостности паро- и гидроизоляции, надо подходить с позиций высокой надежности и эффективности, это особенно важно при проектировании водостоков, так как, по статистике, 95% всех протечек на кровле происходят в месте установки кровельных воронок.

Кровельная воронка - это не просто какое-то отдельно взятое изделие, а продуманное и систематизированное решение, состоящее из целого ряда готовых товарных позиций. И только собранные вместе для конкретной кровли они становятся «кровельной воронкой». Для наглядности представляем здесь несколько фотографии «кровельных воронок». Обратите внимание, эти «воронки» решают одну и ту же задачу - отведение дождевых вод с комбинированной кровли, но как разительно они отличаются!



В инверсионной кровле могут быть использованы различные гидроизоляционные материалы, включая полимерный битумный кровельный материал со стекловорсом, однослойные ПВХ-мембраны и мембраны из каучука на основе сополимера этилена, пропилена и диен-мономера (EPDM) с заполнителем из стеклоткани или полиэфира (органическое стекло и бумажный заполнитель не пригодны), асфальтовая мастика.



Более подробную информацию об устройстве эксплуатируемой финишной поверхности инверсионной  кровельной системы Вы сможете узнать на следующих страницах:

ФИНИШНОЕ ПОКРЫТИЕ ЭКСПЛУАТИРУЕМЫХ КРОВЕЛЬ



 По всем интересующим вопросам просьба обращаться к представителям компании. Монтаж кровли инверсионного типа требует определенного уровня подготовки и соблюдения строгой последовательности выполняемых работ.


Чтобы познакомиться с нашими расценками на выполнение кровельных работ позвоните по телефонам:
8(495) 507-36-72; 507-66-32 и наши специалисты ответят на все Ваши вопросы по кровельным или фасадным системам дома. Вы также можете воспользоваться формой Обратная связь или приехать в наш офис.
Ваш звонок очень важен для нас!


     Типовая конструкция инверсионной кровли вглядит следующим образом:



Инверсионная кровля, кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровлях Балласт
50 мм.-гравийсреднейфракции(плитка тротуарная)

Термоскрепленныйгеотекстиль (нахлестысвариваются)

Утеплитель - экструдированныйполистиролRoofmate-50

Неармированная ПВХ,ТПО,ЭПДМ мембрана

Геотекстильразвесом 350 г/м.кв
.
Ж.Б.основание                                                            ,







(1) СварИнверсионная кровля, кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровляхной шов 40мм
(2) Мембрана ПВХ,ТПО,ЭПДМ
(3) Прижимной фланец
(4) Водосточная воронка
(5) Термокабель
(6) Надставной элемент воронки
(7) Дренажный фланец
(8) Гравиеуловитель
(9)Монтажная пена












В случае устройства данного типа кровли перекрытие должно обладать достаточно высоким уровнем прочности. Оптимальным вариантом является плита из железобетона под 2-5-градусным уклоном в направлении сливов для предупреждения накопления осадков на плоской поверхности. Определенный угол наклона обеспечивает стекание воды к воронкам с последующим выводом через слив.

  • Гидроизоляционное покрытие может быть устроено на основе наплавляемых материалов, ТПО- и ПВХ-мембран. Наиболее экономичным и простым выбором являются рулонные и наплавляемые материалы. Во многих случаях в качестве гидроизоляции применяется стеклоизол.
  • Утеплительный слой непременно должен обладать водоотталкивающими качествами и сохранять свои теплоизоляционные характеристики в условиях повышенной влажности. Лучшим вариантом являются пенополистиролы или экструдированные пенопласты.



Они обладают всеми необходимыми свойствами:





  • низкой теплопроводностью;
  • гигроскопичностью;
  • имеют длительный срок эксплуатации;
  • не выделяют токсичных соединений;
  • пожароустойчивы.


 Типы инверсионного покрытия

Уровень предполагаемых нагрузок на кровельную поверхность определяет конкретный тип инверсионного покрытия, в зависимости от которого кровли делятся на три группы:



  • для минимальных нагрузок;
  • для средних нагрузок;
  • для повышенных нагрузок.



Методы устройства кровли зависят от конкретного инверсионного покрытия.

  • В случае минимальных нагрузок основными составляющими покрытия являются слои изоляции и внешнее легкое покрытие на основе рулонных материалов.

Данный тип конструкции является максимально удобным для частных построек и зданий небольшой площади. Он обладает достаточной устойчивостью по отношению к ограниченным механическим воздействиям и в то же время не оказывает на крышу значительной нагрузки и не требует больших финансовых вложений.



  • Инверсионная кровля для среднего уровня нагрузок применяется в случае, когда ожидаемые нагрузки превосходят средний бытовой уровень.



В данном типе конструкции применяются утеплительные материалы повышенной плотности. Внешним покрытием служит твердая плитка для тротуаров или материал аналогичного качества.



  • При необходимости устройства надежной и устойчивой поверхности (например, при планировании устройства автомобильной парковки), помимо основных слоев изоляционных материалов, необходима укладка промежуточных слоев на основе укрепленных материалов. Внешним покрытием при этом служит армированная плита из железобетона.



Каждый из перечисленных видов покрытия имеет свои особенности устройства и сферу применения.



При минимальном уровне защиты кровля состоит из трех слоев:



  1. Гидроизоляции.
  2. Утеплительного материала.
  3. Уложенного сверху внешнего покрытия – им может быть как рулонный материал, так и другие типы покрытия, в том числе мелкий щебень, обладающий достаточной прочностью, что делает его использование целесообразным в случае, когда назначение кровли предполагает частое передвижение по ее поверхности.


Этапы монтажа инверсионной кровли

Если инверсионная кровля является многослойной, ее вес значительно повышается. В этом случае следует позаботиться о дополнительном усилении нижнего подстилающего слоя.



До начала устройства кровли по всему периметру выстраивают парапет на основе монолитного железобетона, минимальная высота которого должна составлять 20 см.

В случае устройства “зеленой кровли” при проектировании следует учитывать один важный момент: корни растений не должны повреждать гидроизоляционный слой. Сливные отверстия и уклоны размещаются с таким расчетом, чтобы гидроизоляционные плиты не оказывались в воде.


Последовательность монтажа

  • Подстилающий нижний слой покрывается гидроизоляционным материалом. Подстилающим слоем, как правило, является плита из железобетона со стяжкой или без стяжки.

В качестве гидроизоляции используют мембраны ПВХ, битумные рулоны, ТПО, ЭПДМ и т.д.

membrany-PVH-i-JePDM  Мембраны ПВХ и ЭПДМ производятся на основе поливинилхлорида и представляют собой укладываемые холодным способом гидроизоляционные системы.

Мембрана ТПО отличается повышенной механической прочностью благодаря входящей в ее состав армированной сетке.

Можно также применять гидроизолирующие ковры «Филизола» (из двух слоев) или «Кровлелита» (однослойный).

  • Следующим слоем является утеплитель.

Он должен быть на основе негигроскопичного материала. Прекрасным выбором является пенополистирол, обладающий следующими качественными характеристиками:

  • влагоустойчивостью;
  • низкой теплопроводностью;
  • прочностью;
  • устойчивостью по отношению к воздействию агрессивных химических соединений и коррозии;
  • отсутствием запаха.
  • После укладки утеплителя переходят к созданию слоя гальки.

Его толщина должна составлять 3 см. Функцией данного слоя является защита утеплителя от механических повреждений и ускорение испарения влаги с его поверхности .

  • Следующим шагом является укладка геотекстиля.

Он выполняет роль фильтра: пропуская воду, задерживает песок и твердые частицы, что предотвращает вымывание верхнего слоя почвы. Другой функцией геотекстиля является защита утеплительного слоя от заиливания.

  • Сверху укладывают дренажный слой.

Самым часто используемым в качестве дренажа материалом является гравий.

  • На него укладывают еще один слой геотекстиля, функцией которого является защита гидроизоляционного материала от повреждения в результате проникновения корней растений.
  • Сверху наносят почву или субстрат, в который высаживают растения.

Данный слой является последним в структуре инверсионной кровли. Он обеспечивает дополнительную защиту гидроизоляции от воздействия нагрузок механического характера.

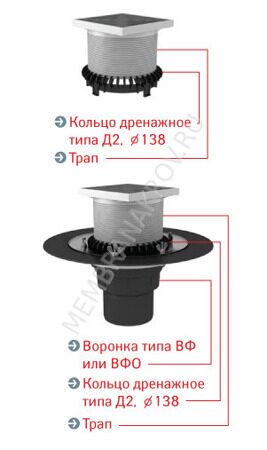

Разновидность используемых водоприемных воронок.

Воронка для инверсионной кровлиВоронка для инверсионной кровли
 Воронка для инверсионной кровлиВоронка для инверсионной кровлиВоронка для инверсионной кровли
